為什么內置電動機保護器不能直接連接到帶電導線上

首先，讓我們了解集成式電動機保護器的工作原理。集成的電動機保護器可提供全面的電動機保護。當電動機出現過載，過流，短路，過壓，欠壓，泄漏，三相不平衡等情況時，發生故障時，會發出警報，以保護電動機。

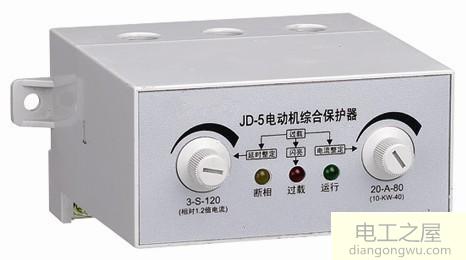

最好不要將電動機集成的保護器直接連接至火線。如果在JD-5之類的保護器上發生過載警報，則由于電源故障而需要將其復位，或者如果電動機集成的保護器損壞并且直接連接了保護器，則需要進行更換。連接火線會增加成本和更換風險。在監護人和火線之間添加控制開關不會引起這種問題！

工作時，請首先打開斷路器的電源。當按下控制電路的啟動按鈕時，線圈通電并閉合，并且常開觸點閉合以形成自鎖狀態，并且當發生警報或報警時線圈斷電時，電動機會停止運行。按下停止按鈕，為保護您！這樣比較安全！

集成式電動機保護器的工作原理類似于熱過載繼電器的工作原理，它沒有分斷能力，必須與交流接觸器一起使用。通常用作保護性控制電動機。每種產品具有不同的保護功能，通常具有過載保護，缺相保護和三相不平衡保護等保護功能，有些產品還具有過壓保護和自啟動等功能。

與熱過載繼電器相比，集成式電動機保護器采用電子參數設置方法，使保護時間更加準確。同時，過載時間和電流也可以調節，具有保護范圍廣的優點。當然，仍然存在缺陷，并且電子組件會在復雜的電磁環境中發生故障或燒毀。

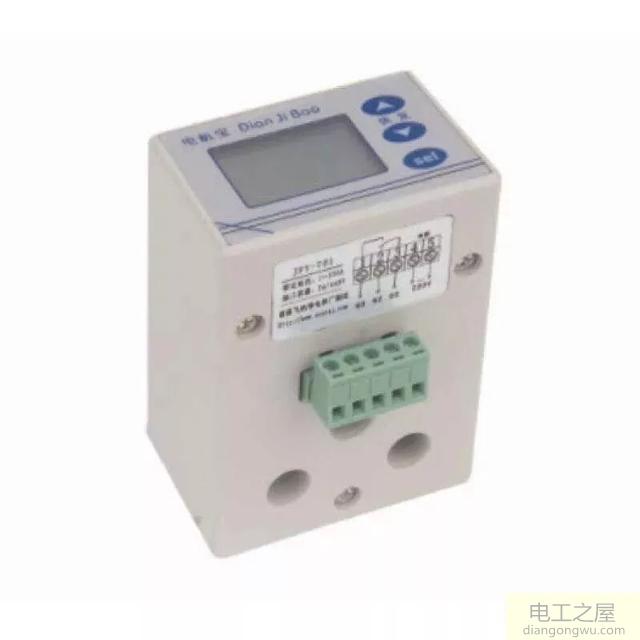

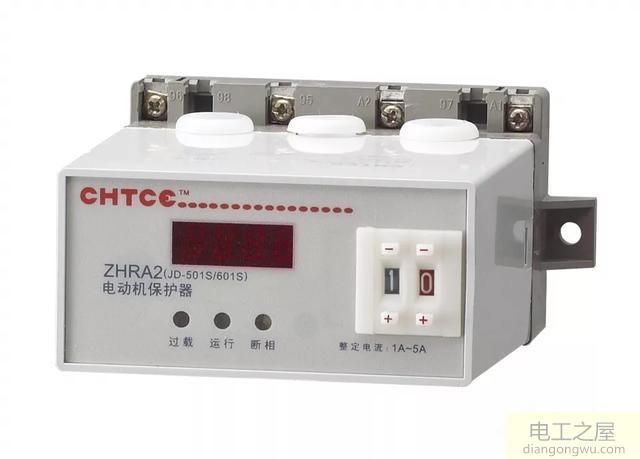

電動機集成保護器在連接模式下分為變壓器鐵心型和端子型。通過鐵芯布線比熱過載繼電器方便得多。變壓器有兩種類型：積分式和分體式。分體式如下圖所示，控制器可以安裝在起動柜的面板上。使用起來也非常方便。

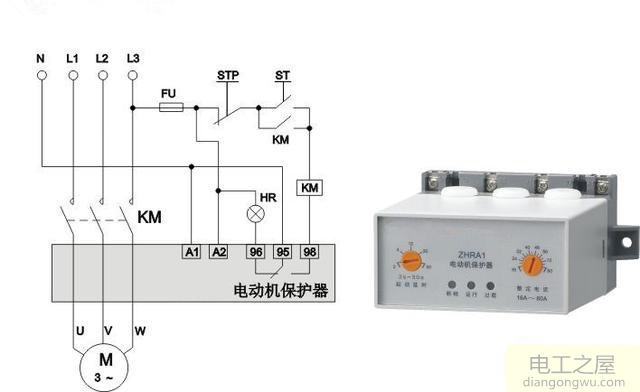

可以將集成的電動機保護裝置直接帶電連接到電源線嗎？我的答案是最好不要將其直接插入電源。原因是集成電動機保護器在工作時需要通電。并且該功率可以是電動機的功率。只要電壓匹配。您可以看到下面的圖片。 A1和A2是集成電動機保護器的電源輸入端子，火線從電動機電源中取出，并通過保險進入了集成電動機保護器。該保險的功能是防止控制電路短路，因此最好獲得保險，但無需用斷路器更換。但是，最好不要在沒有保護的情況下直接連接到電源。

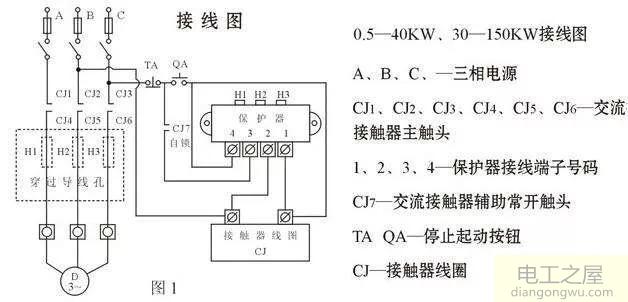

另一個是主電路中的所有三根電線都必須穿過集成的電動機保護器。否則，節電器將始終檢測到缺相，并且電機無法啟動。
