豐田gtm7200gs(gtm7200gs)

（1）接線圖

圖2-19-6是7200GS變頻器的標準接線示例。現在，為圖2-19-6 :

編寫以下描述。

（1）是絕緣電線，是絕緣雙絞線。

（2）端子15:輸出+ 15V，最大20mA。

（3）端子13和14不能同時使用（如果同時使用，則將頻率命令加在一起）。

（4）端子符號:◎表示主電路端子，○表示控制電路端子。

（5）多功能模擬輸出是用于儀表等指示器的專用模擬輸出。請勿用于控制系統的反饋控制。如果需要使用反饋信號，則可以選擇可選的接口卡（AO-12卡）。

（2）接線端子描述

1.主電路端子

有關主電路端子塊的說明，請參見表2-19-2。

表2-19-2主電路端子塊說明

馬力

終端標記

440V 25HP 220V 25?100HP

440V 30?400HP

R/L1主電路電源輸入S/L2T/L3U/T1變頻器輸出V/T2W/T3B1/P●B1/P-B2:外部制動電阻

●B1 /P-?:直流電源輸入

－B2－?●⊕-?:直流電源輸入或外部制動檢測模塊⊕-E（）接地端子（第三類接地，接地電阻小于100Ω）

2.控制電路端子

有關控制電路端子塊的說明，請參見表2-19-3。

表2-19-3控制電路端子塊說明

類型編號名稱端子功能信號電平操作

轉動

輸入

輸入

字母

號碼

1“閉合”運行/停止→正向，“斷開”→直流24V，8mA光耦斷開連接2“閉合”反向/停止→反向，“斷開”→停止3外部異常輸入“閉合”→異常，“斷開”→正常4異常返回“關閉”→返回

續表

類型編號名稱端子功能信號電平操作

轉動

輸入

輸入

字母

號碼

5主/輔助速度開關“關閉”→輔助頻率命令DC 24V，8mA光電耦合器絕緣6多速度命令2“關閉”→多速度命令2有效7英寸移動命令“關閉”→英寸操作8外部BB“關閉”→變頻器停止將111的公共端子輸出為8級

比率

。 輸入

輸入

字母

號碼

15速度命令功率速度命令設置電源端子+ 15V，最大20mA 13主速度命令0?10V/100％頻率0?+ 10V（20kΩ）144?20mA/100％頻率4?20mA（250Ω ）16輔助頻率指令0?10V/100％頻率0?+ 10V（10kΩ）17公共端子13,14,16頻率指令公共端子-12屏蔽雙絞線端子連接絕緣雙絞線屏蔽護套傳輸

旋轉 輸入

退出

字母

號碼

9操作期間的信號輸出

（否）

操作端子9-10導電觸點容量:

250 VAC，1 A

30VDC，小于1A

零速檢測最小頻率（Cn-07）低于1025為低電平，集電極開路輸出:

48V，小于50mA

。 26在設定頻率的±1％以內的速度一致檢測為LOW電平27端子25、26公共端子-18輸出信號異常

18-20:NO

19-20:NC

:異常時端子18-20關閉

端子19-20打開

觸點容量:

250VAC，1A

30VDC，小于1A

1920模擬

輸出

21頻率表輸出0?10V/100％頻率0?10V，最大2mA以下22共用端子

注意端子⑤?⑧，⑨?⑩，（21）?（22），（25）?（27）出廠設置。

（3）主電路內部接線

7200GS系列各種型號變頻器的主電路內部布線如圖2-19-7所示。

（4）主電路外部接線的通用組件

在7200GS的交流電源和電源輸入端子R.S.T之間，應安裝一個非熔斷器（QF），并根據需要安裝一個電磁接觸器（KM）。當安裝了漏電斷路器以進行漏電保護時，請選擇一個靈敏度電流為200 mA或更高且操作時間為0.1 s或更長的斷路器，以防止漏電斷路器發生故障。表2-19-4列出了主電路外部接線的常用組件。

表2-19-4接線設備選擇

220V級7200GS逆變器電纜（mm2），無保險絲

開關③

電磁接觸器③最大施加功率

功率HP（kW）

評分

（kVA）

額定電流

（A）

主電路①接地線

E [G]

控制線②25（18.5）348802140.5?2TO-225S

（150A）

CN-8030（22）419630140.5?2TO-225S

（175A）

CN-100

續表

220V級7200GS逆變器電纜（mm2），無保險絲

開關③

電磁接觸器③最大施加功率

功率HP（kW）

評分

（kVA）

額定電流

（A）

主電路①接地線

E [G]

控制線②40（30）5413060220.5?2TO-225S

（175A）

CN-12 550（37）5716060×2P220.5?2TO-225S

（200A）

CN-15060（45）6718360×2P220.5?2TO-225S

（225A）

CN-18075（55）8522460×2P300.5?2TO-400S

（300A）

CN-300100（75）128300100×2P500.5?2TO-400S

（400A）

CN-300 440V 7200GS逆變器電纜（mm2），無保險絲

開關③

電磁接觸器③最大施加功率

功率HP（kW）

評分

（kVA）

額定電流

（A）

主電路①接地線

E [G]

控制線②25（18.5）3440880.5?2TO-100S

（75A）

CN-5030（22）41481480.5?2TO-100S

（100A）

CN-5040（30）54642280.5?2TO-100S

（100A）

CN-6550（37）688022140.5?2TO-125S

（125A）

CN-8060（45）829638140.5?2TO-225S

（175A）

CN-10075（55）11012860220.5?2TO-225S

（175A）

CN-125100（75）13816560×2P220.5?2TO-225S

（225A）

CN-150125（90）18019260×2P300.5?2TO-400S

（300A）

CN-300150（110）19522460×2P300.5?2TO-400S

（300A）

CN-300175（132）230270 100×2P500.5?2TO-400S

（400A）

CN-300215（160）260300100×2P500.5?2TO-400S

（400A）

CN-300250（185）290340 250×2P500.5?2TO-600S

（600A）

S-K400④

（450A）

300（220）385450250×2P600.5?2TD-800S

（800A）

S-K600④

（800A）

①電源線中有R/L1，S/L2，T/L3，U/T1，V/T2，W/T3，（+），（-）。

②控制線是控制面板的端子線。

③表中的QF和KM類型為泰安產品編號，并且也可以使用相同等級的其他品牌。 KM線圈的兩端必須安裝R-C浪涌吸收器（0.1μf/1000VDC，10Ω/5W）以減少噪聲干擾。

④表中的KM類型是三菱的產品編號，也可以使用相同等級的其他品牌。

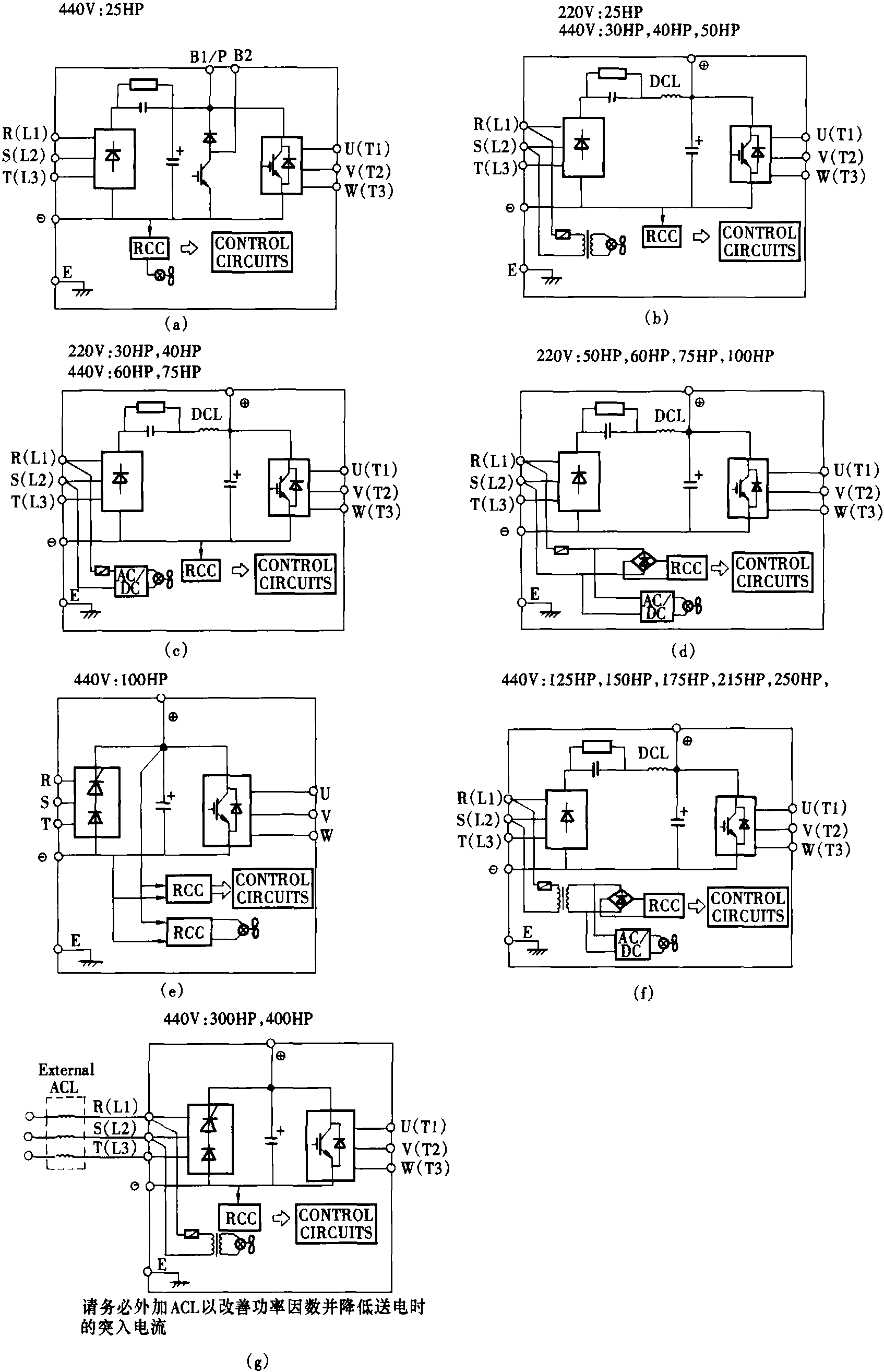

圖2-19-7每個7200GS軟起動器型號的主電路內部接線圖

（5）外部接線注意事項

1.控制電路接線

（1）控制電路布線應與主電路布線（R/L1，S/L2，T/L3，U/T1，V/T2，W/T3）和其他電源線分開。干涉。

（2）觸點輸出端子⑨，⑩，（18），（19），（20），①?⑧，（21），（22），（25），（26），（27）和（ 11）?（17）分開接線。

（3）控制回路的布線應使用屏蔽絕緣雙絞線，以防止噪聲干擾。請參閱圖2-19-8。接線距離不應超過50 m。

2.主電路布線

（1）無需考慮輸入功率R/L1，S/L2，T/L3，相序關系。

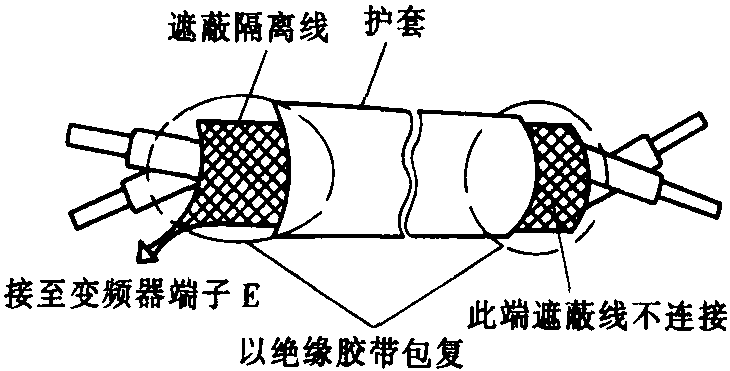

圖2-19-8絕緣絞線（屏蔽線）的剖視圖

（2）輸入電源不能連接到變頻器輸出端子U/T1，V/T2，W/T3。

（3）變頻器的輸出端子U/T1，V/T2，W/T3連接到電機的U/T1，V/T2，W/T3端子，當變頻器執行正轉指令時，電機反向，電動機交換兩根導線：U/T1，V/T2，W/T3。

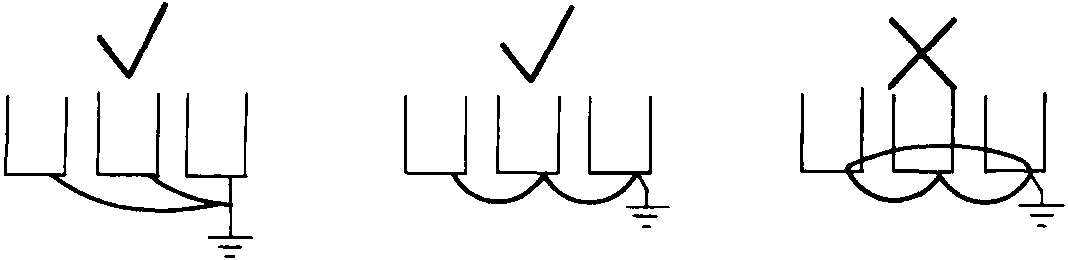

圖2-19-9如何連接多臺逆變器的多條接地線

（4）請勿在變頻器的輸出端子上連接電容器或LC或RC噪聲濾波器，以提高性能。

3.接地線

（1）接地端子（E）通過第三種接地方法接地（接地電阻小于100Ω）。

（2）變頻器的接地線不能在大電流負載下接地，例如電焊機和大功率電機，必須單獨接地。

（3）地線的尺寸符合電氣設備的技術標準，地線越短越好。

（4）如果多個逆變器一起接地，請參閱圖2-19-9，并且不要形成接地回路。
