定子繞組首、尾端檢測方法(電動機定子繞組連接方法)

在實際接線中，三相交流電動機的三個定子繞組的前端和后端非常重要。例如，在Y型連接中，三個繞組的頭部或尾部連接在一起，而其余三個端部連接到三相電源。在三角形連接中，必須連接1個繞組的磁頭。形成三個觸點后，每個觸點都連接到三相電，如圖8-11所示。錯誤連接時，電動機劇烈振動，發出大聲的噪音或轟鳴聲，降低速度，三相電流嚴重失衡，溫度急劇上升。在嚴重的情況下，電動機將不會旋轉，并且保險絲會工作。電源電路斷開，跳閘或繞組損壞。有時，電動機三個繞組的頭端和尾端會失去標記，檢測方法必須分兩步進行。第一級（:）使用萬用表的“Ω”塊檢測每個繞組的兩個輸出端，第二級（:）分別檢測頭端和尾端。

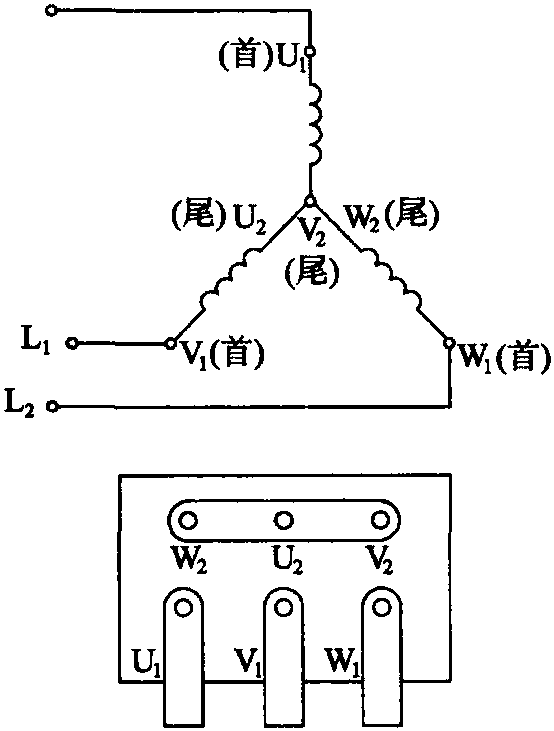

（a）Y型連接

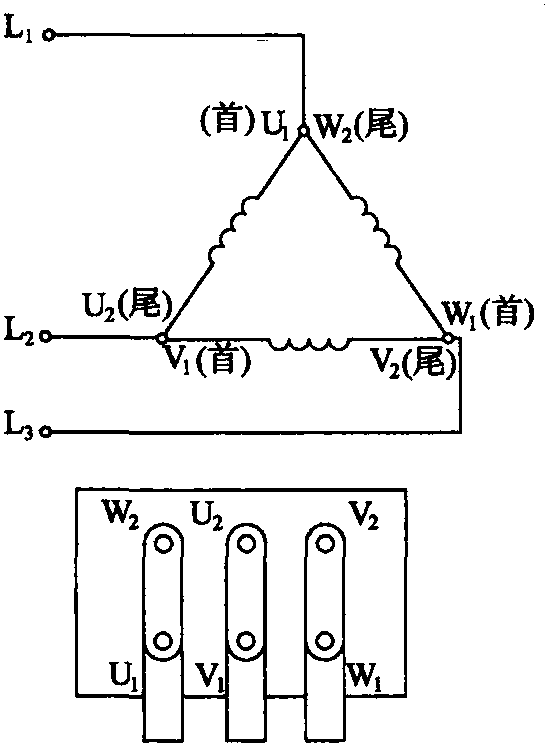

（b）△連接方法

圖8-11三相交流電動機Y /△連接

定子繞組頭和尾端有三種常用的檢測方法。

1.電池+萬用表方法

首先，確定定子的三個繞組中的兩個繞組的前端（也可以假設它們是尾端）:將萬用表調整為最小的直流電流范圍。然后我們設置所有繞組的兩根線。將端子連接到儀表，將儀表的“ +”端子指定為相繞組的第一端，將“-”端子指定為尾端，然后將兩者連接。當時鐘指針向前旋轉時，第二級導線的一端纏繞在“ +”和“-”極上（如圖8-12所示），連接到電池“ +”極的導線一端為第二相繞組的頭部和末端與頂部相反。然后檢查在三相繞組末端連接到:萬用表的相繞組是否不動，將第三繞組的兩個導線末端連接到電池的“ +”和“-”極，與上面，此方法是第三纏繞步驟將開始和結束分開。

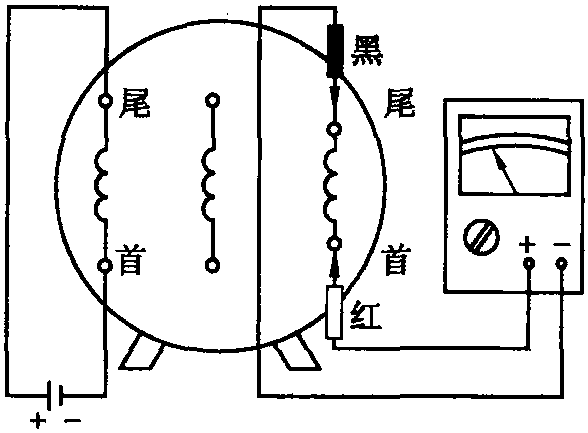

圖8-12使用干電池和萬用表區分繞組頭和尾端

2.AC低壓電源（36V或12V）+燈泡類型

首先，將兩個繞組的起點和終點分開。串聯連接兩個繞組，連接燈泡，然后將第三個繞組的兩個出口端連接到交流低壓電源。打開燈泡時，兩個出口端連接到燈泡，一個是第一繞組的頭端，另一個是第二繞組的尾端，如圖8-13（a）所示。頭和尾痕；如果燈泡沒有打開，如圖8-13（b）所示，則連接到燈泡的兩個出口端子是兩相繞組的第一端（或尾端）。然后，我們確定第三繞組的頭端和尾端:將已知頭和尾的第一（或第二）繞組串聯到第三繞組，可以如下確定第三繞組的頭和尾端：上面的方法。

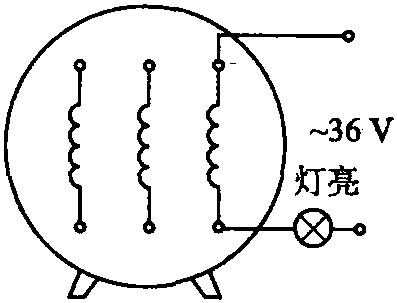

（a）指示燈亮起，——，兩個出口端屬于同一繞組。

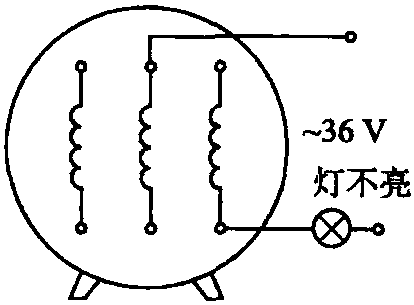

（b）指示燈熄滅。 ——出口兩端不在同一繞組上。

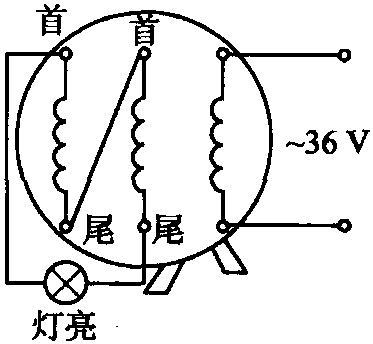

（c）指示燈在——上亮起，第一個和最后一個已連接。

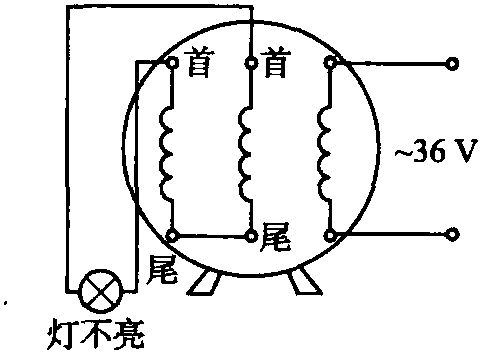

（d）指示燈熄滅——連接了兩個頭（或尾）端

圖8-13使用36V低壓電源和燈泡來區分繞組的末端

如果沒有萬用表，則可以用這種方法將每個繞組分開。這是如何做：首先，將3個繞組中的2個串聯連接到燈泡上，然后打開交流低壓電源。當燈泡打開時，兩個插座的末端屬于同一繞組，如圖8-13（a）所示。當燈泡關閉時，兩個插座的末端不屬于所示的同一繞組。 8-13（b）。

3.萬用表方法

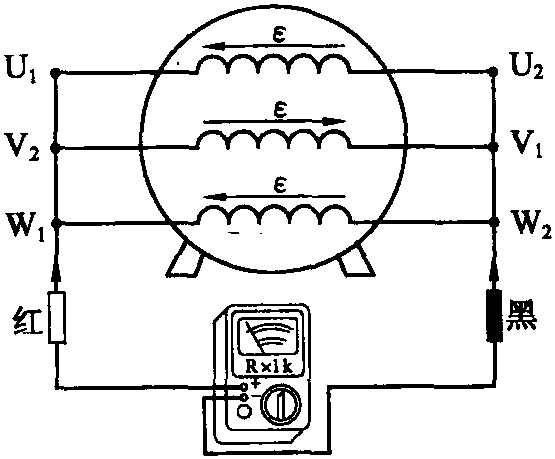

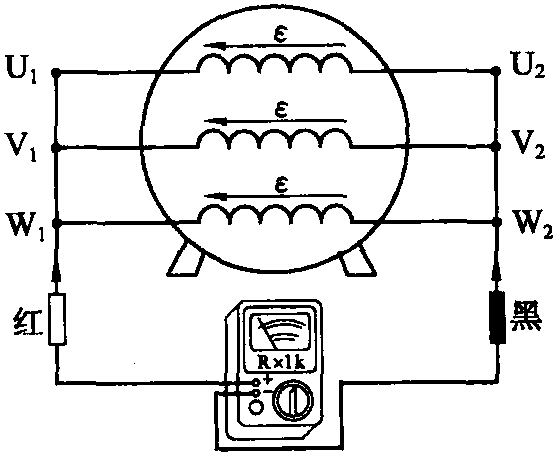

將萬用表的轉換開關轉到最小的DC毫安塊，將三個繞組的虛擬頭端和尾端連接到圖8-14所示的電路，然后用手轉動電動機的轉子。如果萬用表的指針沒有如圖8-14（a）所示移動，則表明三個繞組的兩端之間的差是正確的。如果指針搖晃，如圖8-14（b）所示，則繞組的末端反轉，表示萬用表的指針應一一反轉，直到停止移動，然后再次進行測試。該測試方法基于以下原理：轉子鐵芯中的剩磁會在定子三相繞組中感應出電動勢ε，通常必須重復幾次。

（a）指針不動——接線正確

（b）指針擺動——，纏繞頭和尾端反轉

圖8-14萬用表將繞組頭和尾端分開。
