電機啟動柜接線原理圖，電機直接啟動接線圖

電動機直接啟動初級和次級電路，如圖1和2所示。

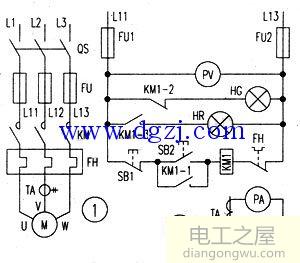

圖1

圖2

所謂的初級電路是電動機繞組的工作電流通過的電路組件和電線。次級電路是為確保設備正常運行必不可少的輔助電路。輔助電路的主要功能是控制，測量，信令和保護。啟動和停止電動機的電路是次級電路的控制功能電路。測量和顯示電氣參數（例如電壓，電流，功率和功率因數）是一種測量功能。運行和停止指示燈，異常警報聲等，輔助信號電路的電路組件：熱繼電器，電動機保護器等組件可實現電動機保護功能。這是對直接啟動電路的電動機工作過程的詳細分析。

在圖1中，三相電源的火線（商線）L1，L2和L3連接到隔離式刀閘QS的頂部。 QS的功能是在維護期間斷開電源。電源和被檢查電路之間有明顯的隔離點，以確保維護人員的安全。 FU是用于保護初級電路的保險絲。準備啟動電動機時，首先合上刀閘QS，然后閉合交流接觸器KM的主觸點，為電動機通電并運行。接觸器的主觸點斷開，電動機運行。別再跑了接觸器的觸點是否閉合。它由次級電路控制。

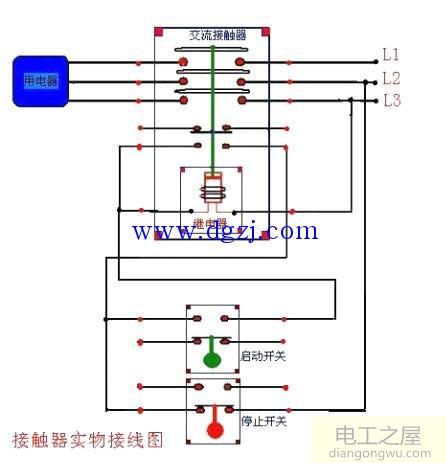

在圖2中。 FU1和FU2是輔助保險絲。 SBl是停止按鈕。 SB2是開始按鈕。 FH是熱繼電器的保護輸出觸點。按SB2。交流接觸器KM1的線圈通電，主觸點閉合，電動機開始運行。同時，接觸器的輔助觸點KM1-1也閉合。接觸器線圈可以獲得連續的運行功率，并保持接觸器吸合。通常，輔助觸點KM1-1被稱為自保持（保持）觸點。

電動機正在運行。如果由于某種原因發生了諸如過電流或短路之類的異常情況，則該過電流會引起熱繼電器FH內部的雙金屬片熱變形（見圖1）和保護觸點FH的熱變形（見圖2）。在一定時間內操作。斷開會導致接觸器線圈斷電，接觸器的主觸點斷開，電動機停止工作，從而防止電動機因過電流而燒毀。在采取保護措施之后，接觸器的輔助觸點KM1-1被斷開，電動機保持關閉狀態。

在電動機運行時按SBl。電機也停止工作，其運行過程與熱保護過程相同。

停止指示燈綠燈HG和操作燈紅燈HR分別由用作信號的接觸器的輔助觸點KM1-2和KM1-3分別控制為常閉（斷開）或常開（接通）。展示。電流互感器TA的次級線圈與電流表PA串聯連接，電壓表PV直接連接到電力線上，以承載電動機的工作電流和電壓。

不可能進行圖2中的T形導線連接。通常不包括在電氣圖紙中。實際上，無論是否在此處繪制點，它們都符合國家標準GB4728 《電氣圖用圖形符號》的要求，但在其他應用中也有其自己的繪制習慣。
