轉子動平衡機原理(電機轉子平衡塊)

轉子動平衡是電機制造過程中極其重要的工序，直接關系到電機的噪聲、振動指標性能是否達標。由于電機在電氣設計上的缺陷，噪聲和振動也會超標，與機械不平衡問題交織在一起，導致電機的噪聲和振動問題極其復雜。今天，女士參與大家討論的話題是電機轉子本身的不平衡，也就是說，除了電磁因素,之外，它致力于探索機械方面產生噪音和振動問題的根本原因。

電機轉子本身就是典型的回轉體.在制造過程中，加工誤差或人工操作的不確定性造成了質量分布不均(即http://www . Sina.com/)，導致不平衡。不平衡力不校正，不僅會損壞支承軸承和電機，還會使機器基礎開裂，結構件焊縫開裂。

通過稱重或減重的方式來降低甚至消除這種不平衡因素，稱為轉子平衡。當不平衡質量力矩存在于質心的徑向平面內且不存在偶矩時，通過質心的徑向平面直接增減重量，稱為靜平衡修正。如果轉子的質心恰好在軸上，而質心兩側的軸截面上的轉子的質心不在軸上，那么在旋轉時，兩個離心力大小相等，方向相反，形成力偶，這個力偶力矩使兩端軸承產生周期性的動態反作用力， 所以需要在質心兩端的兩個平面上增加或減少重量，這就是所謂的動靜平衡修正。 通常電機轉子轉動時，離心力是合力和力偶，所以常說轉子動平衡實際上應該是動靜混合不平衡的修正運算。

轉子動平衡校準方法不平衡引起的離心力取決于轉子的速度和重量。為了得到不平衡質量與振幅的對應關系，可以利用試重改變振動振幅，就可以知道單位不平衡重量引起的振幅變化。

假設A為原始振幅(微米)，G為轉子重量(kg)，R為平衡半徑(mm)，轉速為n(r/min)，則試重按下式估算：

加權位置主要依靠經驗積累，確定試重方向。不平衡重量一般在振動測量點前15-45度。

00-1010平衡精度又稱平衡質量，是衡量轉子平衡程度的指標，其單位為mm/s，若平衡后轉子的不平衡率(單位為g.mm/kg)或偏心率(單位為微米)為E，則平衡精度G(單位為：mm/s)為：

偏心

其中為轉子的角速度(rad/s)，與轉速N的關系為=2n/60。

如果平衡半徑為r(單位mm)，則允許剩余不平衡質量m(單位g)的計算公式推導如下：

G = e/1000

2m2R=W2e

其中w是轉子的總質量(單位千克)

如果有平衡精度為G6.3的電機轉子，轉子轉速n=800r/min，轉子質量為0.142kg，轉子直徑為17mm，則：

R=17/2=8.5(毫米)

e=1000G克/=30000克/n=75.2(微米)

允許不平衡m=We/2R=0.63(g)

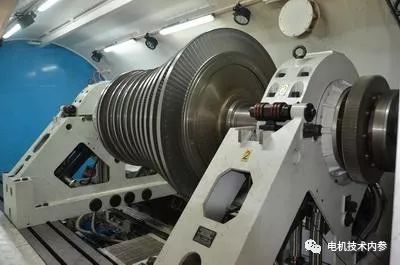

目前，各種電機制造商使用不同規格和型號的動平衡設備。根據測量原理，有硬支撐動平衡機和軟支撐動平衡機。根據類型，有臥式和立式動平衡機；根據應用，有通用的和專用的動平衡機。

在實際的平衡過程中，我們可以發現，有些轉子在動平衡過程中沒有發現問題，或者已經通過動平衡確定平衡的轉子，在實際運行中會有轉子自身問題引起的振動或噪音，尤其是對于m=We/2R問題。此外，撓型轉子的情況也會導致平衡效果與實際操作效果不一致。它是建立在對過去許多類似問題的分析和解決的基礎上，以不斷的經驗acc
