單相電動機接倒順開關的方法(單相電機與倒順開關如何連接)

機械給我們帶來便利的同時，保養和維修也是必須的。我們在生活中看到最多的是單相電機，它的應用范圍很廣，所以有必要學習一些知識。比如單相電機的原理，四線的連接，電容的質量。反向開關的使用和連接。以下是反向開關的使用方法。

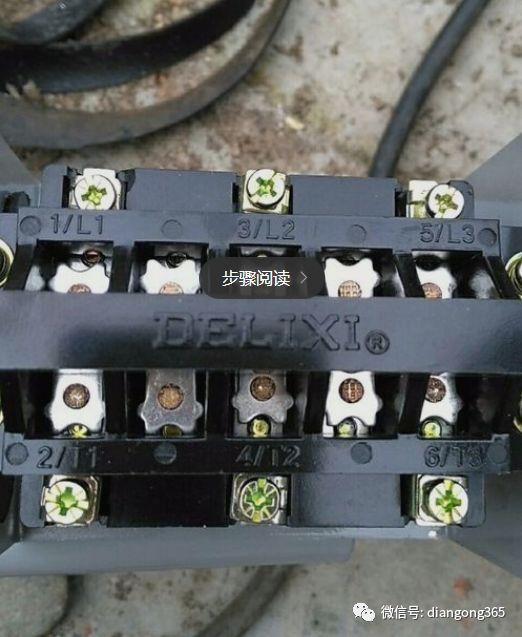

有三相和單相反向開關。但是有三個檔位：正、停、倒車。該圖顯示了一個單相反向開關。是兩側接線位置，L1、L2、L3為一組，T1、T2、T3為一組。它是中間連接件和接觸件。

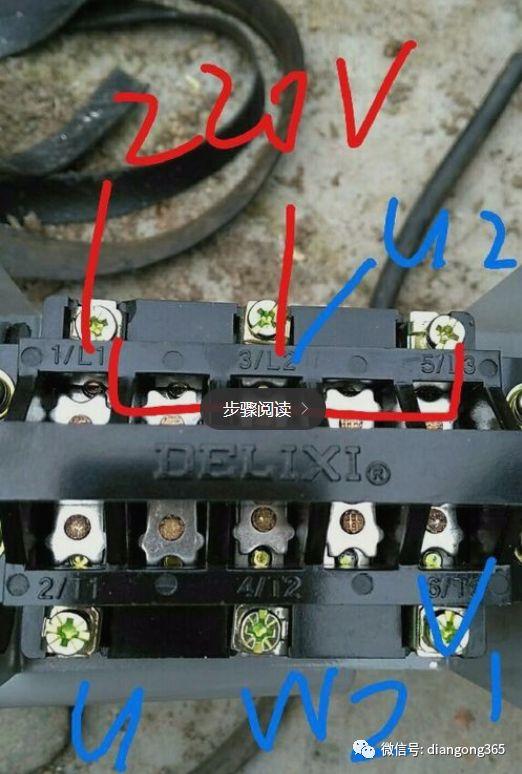

這種開關有兩種接線方法。其實你只需要理解并記住一個。下圖顯示了接線圖。

斷開電源，將電源的兩根線接入L1和L2開關的螺旋夾內。同時，L1和L3被一根電線連接在一起。因此，電源進線被連接。

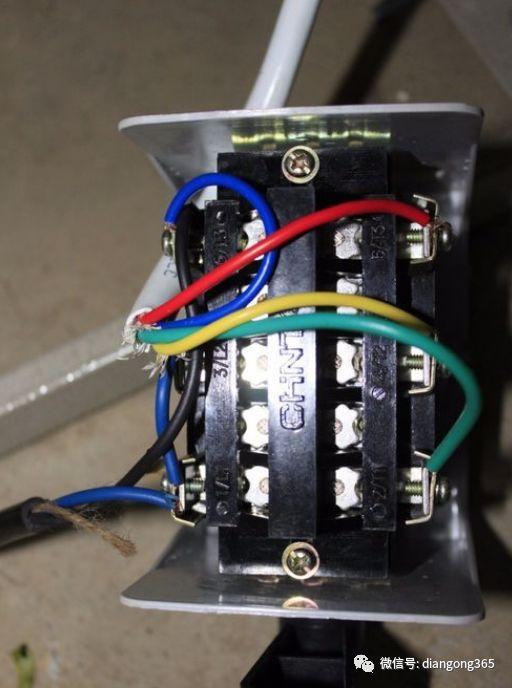

然后打開單相電機的接線盒，區分四根線的代號。用四根線分別連接在開關的T1、T2、T3和L2位置。注意要和標簽一致。
