大中型電機空冷器在電機散熱系統中的應用及性能分析

對于保護電機來說，固有的旋轉部件、增加的風壓元件以及殼體內外冷卻介質空氣中的循環熱傳導，構成了電機發熱元件與周圍環境之間的直接換熱系統，保證了電機穩定可靠的正常運行。

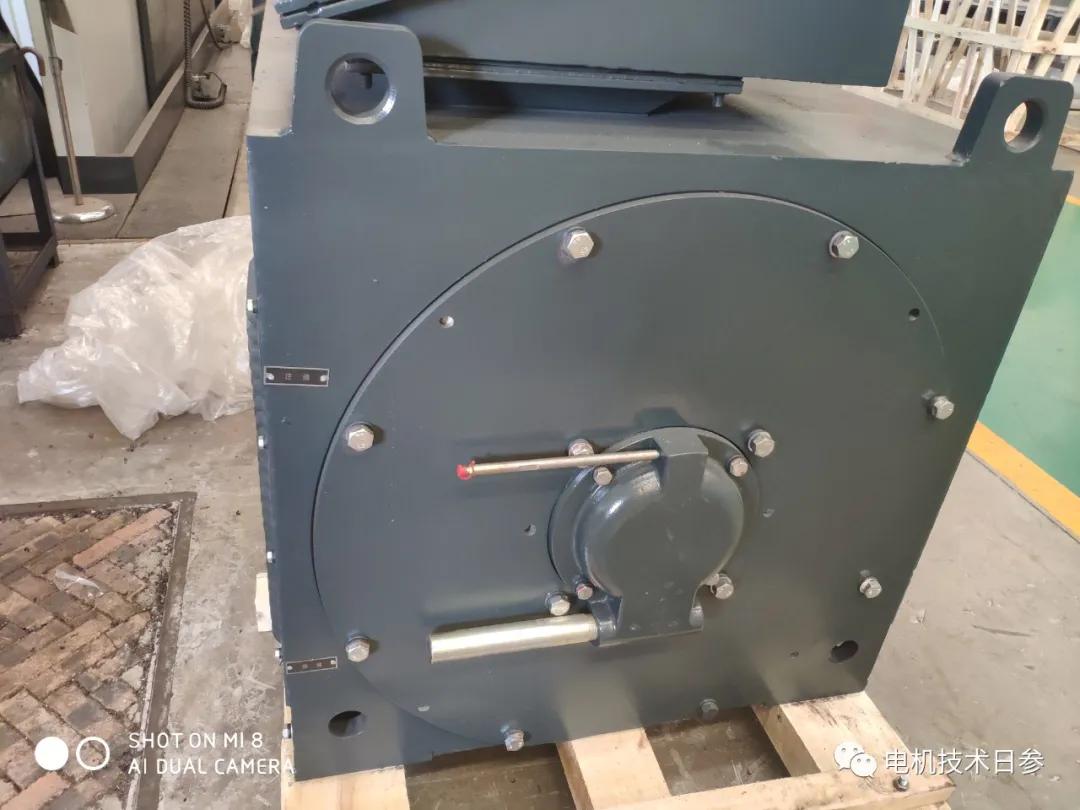

對于封閉式電機，機殼內外空氣的熱交換路徑被切斷，電機發熱元件產生的熱量只能通過機殼或?qū)ｉT設計的熱交換裝置間接散發到周圍環境中。

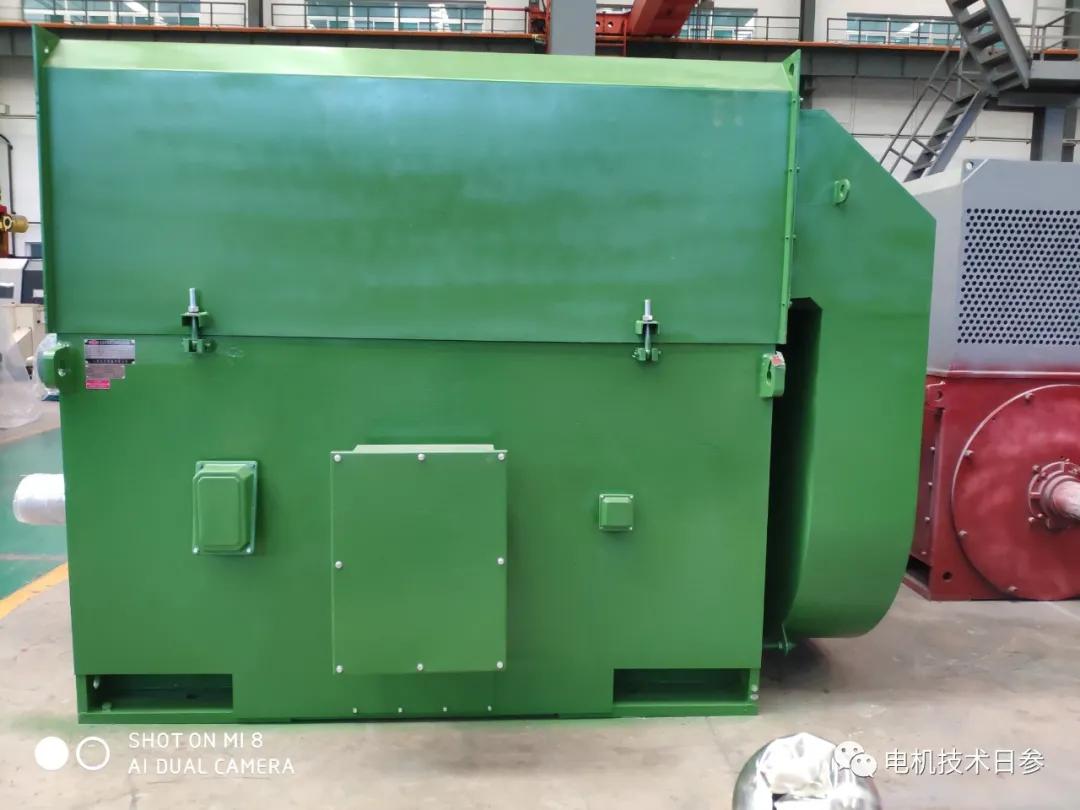

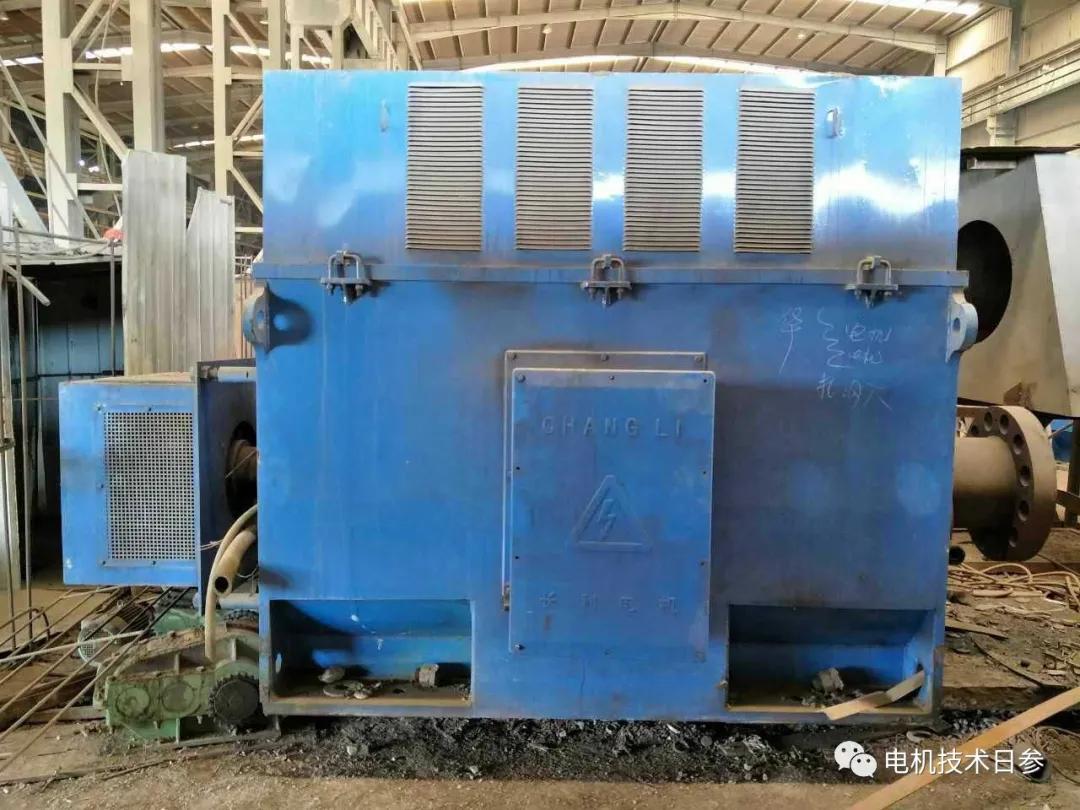

中小型電機通風散熱的風壓部件主要包括風罩組件和獨立風扇，可以增強電機的通風散熱效果。對于箱式框架的低壓大功率高壓電機，電機的散熱和冷卻是通過專用冷卻器實現的，Air 3354的風冷換熱器(空冷器)就是其中之一。

對于大多數電機制造商來說，空氣冷卻器是通過外包來組織的。電機廠商與air ——空冷器廠商對接的主要參數包括接口尺寸、電機功率、極數、總損耗等。有實力的電機廠商會根據自己的技術裝備，研發出高效、優質、低成本的空冷器，實現高科技、低成本路線的品牌戰略目標，或者憑借軟硬兩方面的優勢占領市場。

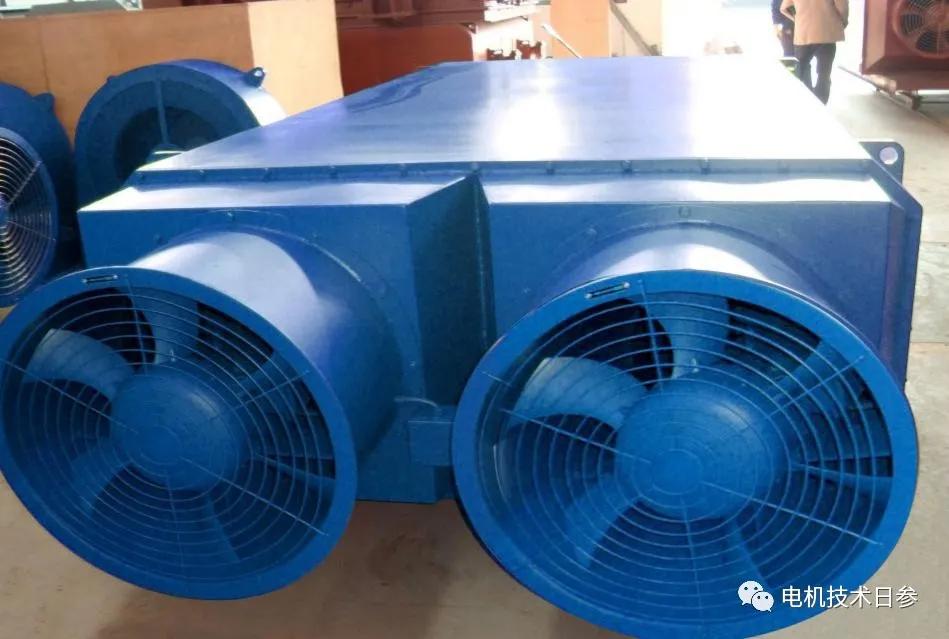

Air ——空冷器主要由管束、風機、機架、百葉窗等部件組成。它使用空氣作為冷卻介質來冷卻或冷凝對流管中的熱流體。其中，冷卻器管束的數量和排列方式直接影響其冷卻效果。

來自電機的內部空氣沿徑向自下而上流入冷卻器，在擋板的作用下，以兩種方式橫向流過管束，到達冷卻器內部的上部空間。這樣，電機中產生的熱量通過循環內空氣通道傳遞到換熱管，然后通過換熱管傳遞到外空氣通道。熱空氣流經管束后，返回高熱電機內腔，即冷卻后的電機空氣從左右出口徑向流出冷卻器，進入電機。外循環氣路的路徑是環境冷空氣從空冷器的一端進入管束軸向流動，再?gòu)牧硪欢肆鞒鲞M(jìn)入周圍環境，從而完成一個循環：冷空氣進入空冷器，冷空氣被加熱，熱空氣流出空冷器，熱空氣被冷卻并重新融入周圍環境，然后繼續融入持續遞進的冷熱循環。

大中型高壓電機的定子和轉子鐵芯中有徑向和軸向通風通道。根據電機內部冷卻空氣的流動路徑，電機內部的通風方式可分為徑向通風和混合通風。電機的通風結構不同，對空對空冷卻器的要求也不同。一般來說，混合通風系統屬于串聯氣路，氣路是一段段徑向通道部分并聯的軸向路徑。氣路長，風阻大，風壓降大。因此，需要在一端安裝大型離心風機，以補償風壓損失。

冷卻器風扇的旋轉方向必須與其轉向標志一致，否則電機的散熱效果會大大降低甚至幾乎為零。在實際安裝使用過程中，經常會出現風扇旋轉方向與要求不一致而導致的電機發熱問題。為了避免這種問題，冷卻器出廠時應設置醒目的標志，以確保安裝和操作各個具體環節的正確性。
